高光无痕注塑模具设计十大要素_全兴盈科技

文章来源: 全兴盈科技 人气:319 发表时间:2019-09-18 09:31:58

目前,绝大部分的家用电器外观零部件都是注塑成型得到的。在注塑过程中,易出现熔接痕、气痕、变形等缺陷,高光无痕模具能够解决上述缺陷。下面我们就一起来看看高光无痕注塑模具设计十大要素。

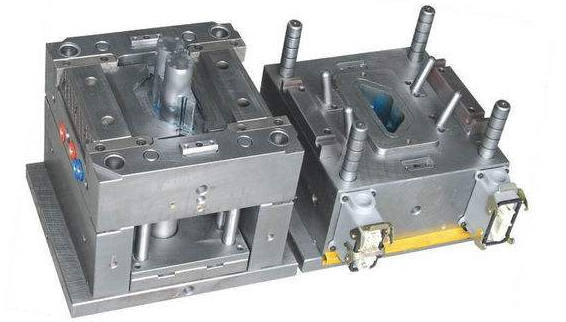

高光无痕注塑模具设计十大要素

一、高光无痕注塑的原理

1.温度较高

模具成型对温度要求较高(一般为80℃-130℃左右),在注塑转入保压后改用冷却水,使模具温度降至60-70℃。较高的模温下保压成型有利于消除熔接线、流痕、产品内应力等缺陷。因此模具在工作时需进行加热处理,为了防止热量损失,通常都会在定模侧加隔热板。

2.模腔表面极度光亮(一般为镜面2级或更高)

高光模具生产出的产品可以直接用于装机(装配),无需做任何表面处理。因此它对模具钢材及塑胶材料的要求都很高。

3.热流道系统的热喷咀较多

每个热喷咀必须带封针且有独立的气道,通过电磁阀及时间继电器等进行单独控制,实现分时进胶,从而达到控制甚至消除熔接痕的目的,控制方式复杂。

4.加热方式

模具加热的方式通常有水蒸气(热水)加热和电热棒(管)加热两种。水蒸气(热水)加热方式是通过特定的温控机在注塑过程中给模具输入蒸气(热水),从而使模具快速升温;在注塑完后用冷水冷却模具,使模具快速降温。电加热的方式与水加热温控机,在原理上是一样的,就是热源不一样,电加热是二次能源,水加热是三次能源,按原理来说电加热能源损耗少,利用率高、节能效益好。使用方便、所以说:如果是平板(面)产品还是采用电加热方式实慧。

二、模具材料

1.产品表面普通要求的模具材料可用:NK80(日本大同)等;

2.高光要求材料选用:S136H(瑞典)、CEANA1(日本)等;

3.NK80可不用淬火处理;S136H应在粗加工后淬火至52度;CEANA1本身具备42度也不需要淬火处理(建议用此钢材,因不影响后续加工或改动);

4.德国葛利兹品牌中也有不错的选择:CPM40/GEST80

三、模具水道设计

1.水道孔径大小设计

水道采用5-6mm大小的孔径;水嘴用1/8或3/8的牙(模具侧),另一侧用3/4英制螺纹(老式接法);管件材料用不锈钢管;现在我们改成一进一出,分流口最好是做在模具内,接口采用能径用DN25连接,这样热能损耗少,操作方便、接口方便。

2.产品面设计

水道一侧离产品面一般选用5-6mm;选大了对模具升温时间有影响,选小了对模具的强度有影响。水道平行产品面须要平均匀排布(原质中心15mm等距离分布)热电偶应设计在两水道中间,深度在50mm以上,最大不超过去100mm,视模具定结构而灵活掌握。每套模具PT100是一配一的,保持它的准确度,必须把它插到模具型腔模仁内,并加以固定。用引线连到模具外侧,再连接到温控机插座上。

3.模具水道接头设计

模具水道接头必须设计在模具上下侧端或后侧端;操作侧(站人一侧)不允许有水道进出口或水管排布,避免管子破裂汤伤生产人员。切记!

4.模具进出水嘴设计

模具进出水嘴处采用分流板设计,水热模具温控机系统只有一进一出接口,以减少过多的水管连接,减少热能不必要的损耗;且达到**与节能的目的。且波纹管外表用隔热胶带缠绕,起到保温与**的作用。

5.模具的施工孔洞

模具的施工孔洞(不要的孔洞),要用堵头堵塞,确保不漏气漏水,方法是先用铜堵,然后再用锥度喉牙加耐高温胶密封;高光模具对冷却水道的排布比较讲究(水热模具水道是共用的),好的水道排布不仅可以大大提高注塑效率,而且在改善产品质量方面也起到重要作用。高光模具的水道不仅要均匀而且必须要充分(要有足够的数量)。

这样对模具升温就很快;同时,采用加长水管直接将模芯运水引出而不采用密封圈,这样可防止模具长期在高温下作业,致使密封圈老化,也可降低许多模具的维修成本。值的一提的是,高光模具的运水管必须采用耐高温材料(250℃)波纹管。

高压1.6Mpa的波纹管,以防止高温高压下水管爆裂。对于圆型产品采用环形运水;对于长条形产品采用平行运水水道。对于高度落差大的产品采用水井形式;对于异形产品采用与产品外型一至的三维运水方式。
